Ender 3 Pro Netzteil leiser machen

Das Netzteil Gehäuse ist an der Außenseite mit 4 Schrauben befestigt.  Wenn ihr den Deckel abhebt seit vorsichtig, das Kabel an dem der  Lüfter angeschlossen ist, welcher am Deckel verschraubt ist, ist nicht extrem lange. Feststellen konnte ich zumindest das beim Ender 3 Pro Netzteil der Lüfter bereits ein 12 Volt Lüfter ist, welcher theoretisch gegen einen anderen 12 Volt Lüfter einfach ausgetauscht werden kann. Hier einmal ein Bild vom originalen Lüfter:

Da ich jedoch keinen kleinen Ersatz Lüfter verbauen wollte, habe ich mir einen neuen Gehäusedeckel  konstruiert in dem einerseits ein 80mm Lüfter Platz haben wird, und noch zusätzlich ein Step Down Converter Platz haben sollte, sollte ich die Spannung des Lüfters noch weiter reduzieren wollen. Dazu habe ich mir  von dem LRS-350-24 Meanwell Netzgerät das im Ender 3 Pro verbaut ist die Baupläne aus dem Internet besorgt: https://grabcad.com/library/mean-well-lrs-350-24-1

Mit diesem 3D Model ging die Konstruktion dann doch etwas einfacher, als alles aus dem Echt Modell nach zu messen, hier ein paar Bilder aus dem Autodesk Fusion 360:

Wie ihr schon sehen könnt, habe ich nicht nur den Gehäusedeckel  neu gezeichnet, sondern auch den originalen Kunststoffhalter für den Netzteil Stecker neu gemacht, damit er vom Design her zum Rest passt.
Der nächste Schritt war das ganze dann mit dem Ender 3 Pro zu drucken, die Druckzeit für beide Gehäuse lag bei ca. 15h, gedruckt in 0,2mm Auflösung.

Wie ihr sehen könnt, habe ich beide Prints mit Support  gedruckt, welchen man nach dem Drucken einfach entfernen kann.

Der  nächste Schritt ist bereits das assemblieren der Bauteile und das Löten der Kabelverbindungen. Als Lüfter kam ein Noctua NF-R8 redux-1800 zum Einsatz, ein leiser und kostengünstiger Lüfter der ohne jegliches Zubehör geliefert wird. Ideal für unseren Fall den ich werde auch die Zuleitungs Stecker abzwicken da wir die Kabel auf den Step Down Converter verlöten werden. Als Step  Down oder auch Buck Converter genannt kam ein LM2596S DC-DC Converter zum Einsatz der sehr klein in der Bauweise ist jedoch auch ohne Volt Anzeige kommt für die Ausgangsseite.

So sieht das ganze nun verlötet  aus,  ihr solltet jedoch den  Buck Converter vor dem Verlöten auf eure gewünschte Ausgangs Spannung  einstellen. Solltet ihr  ein altes  Netzteil haben welches noch 24Volt für den Lüfter liefert, nehmt ihr ein Messgerät und messt die Ausgangs Seitenspannung, das wäre im Bild oben die Linke  Seite,  und verstellt an der kleinen Schraube am blauen Block so lange, bis ihr auf der Ausgangsseite die gewünschten 12 Volt anliegen habt.  Um den Buck Converter  mit Strom zu versorgen nehmt ihr einfach das original Lüfter Kabel und trennt den Lüfter ab, und lötet die beiden Enden mit Plus Minus korrekt an die Eingangsseite  des  Koverters. Somit müsst ihr keinen extra  Stecker kaufen oder direkt an der Platine des Netzteils  löten was man eigentlich vermeiden will.

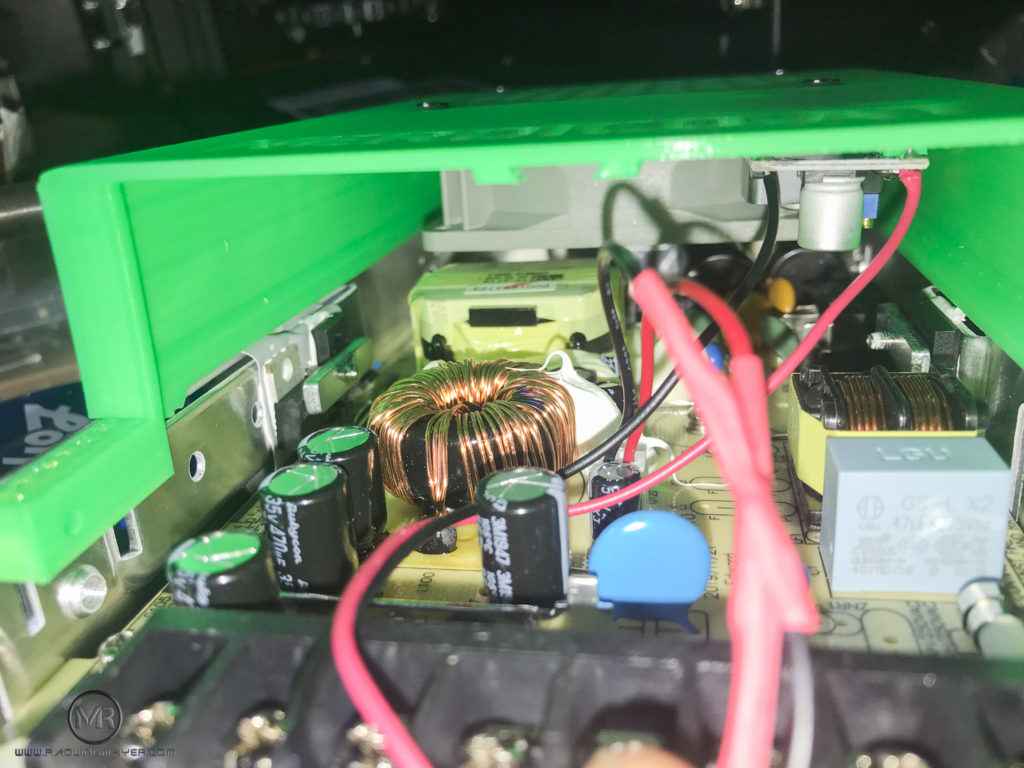

Nun wird das Gehäuse mit Lüfter auf das Netzteil gesetzt und verschraubt,  vergesst  nicht  den Stecker  für die Stromversorgung vorher an zu stecken, den später kommt man nicht mehr richtig dazu.

Bevor  ihr das  ganze Gehäuse verschließt solltet ihr kontrollieren ob der Lüfter nirgendwo ansteht, bzw. das der Buck Converter nicht wo ansteht. Solltet ihr die Kabel zu lange gemacht haben könnt ihr diese mit Kabelbinder kompakt zusammenbinden. Der nächste Schritt ist  nun schon bereits die Montage des Unterteils wo ich den  alten Stromanschluß übernommen habe. Wie zuvor erwähnt hier handelt es sich um 230Volt Spannung also wenn ihr euch nicht  sicher seit lasst die Finger davon, als kleiner Tipp ich fotografiere immer alle Kabelbelegungen vorher ab damit beim wieder zusammenbauen nichts schief gehen kann.
